EICAN网络系统采用CAN总线技术，遵循CAN规范2.0B。多主机结构，带有无破坏性的位仲裁，通过消息标识符（29位）确定总线访问优先级，为高优先级报文确保了等待时间。可支持点对点型，直线链型、星型及混合型拓扑结构。可采用双绞线、光纤等通讯物理介质，能实现火灾自动报警系统的集中管理与监控。

主要技术指标

通讯速率：20kbps

网路节点：≤99

双绞线：≤2000m（线芯截面积不小于1.0mm2）

多模光纤：≤2000m（配接多模光纤调制解调器）

单模光纤：≤10000m（配接单模光纤调制解调器）

网络拓扑连接方式

1.点对点型网络拓扑

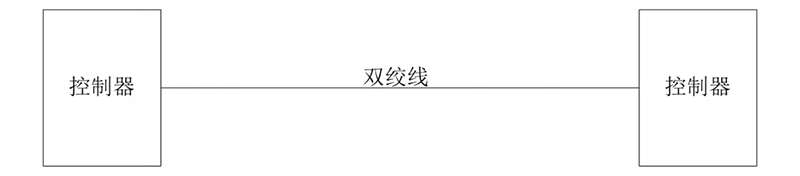

对于2台控制器或1台控制器与1台消防控制室图形显示装置之间联网时，采取点对点直接连接方式，如下图所示意：

注：一号机CAN-H、CAN-L联网端子需要与二号机CAN-H、CAN-L端子一一对应

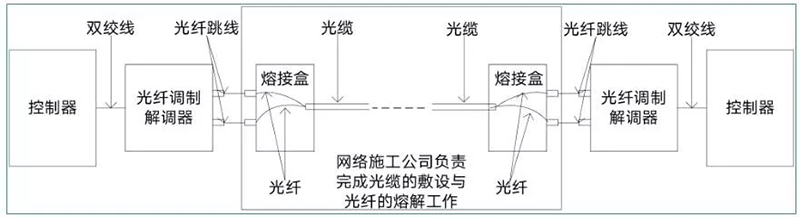

注：采用光纤联网时，光纤调制解调器与熔接盒应就近放置，光纤跳线的长度不应超过2m

2.直线型网络拓扑（手拉手模式）

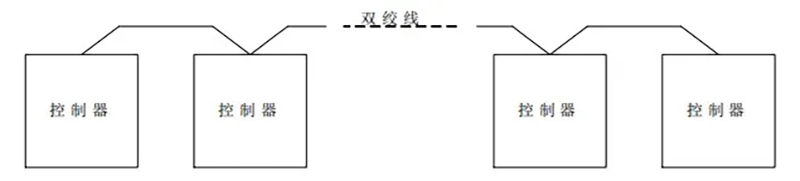

对于数量为2台及2台以上控制器之间以及多台控制器与1台消防控制室图形显示装置之间联网时，可采取直线型连接方式，如下图所示意：

3.星型网络拓扑

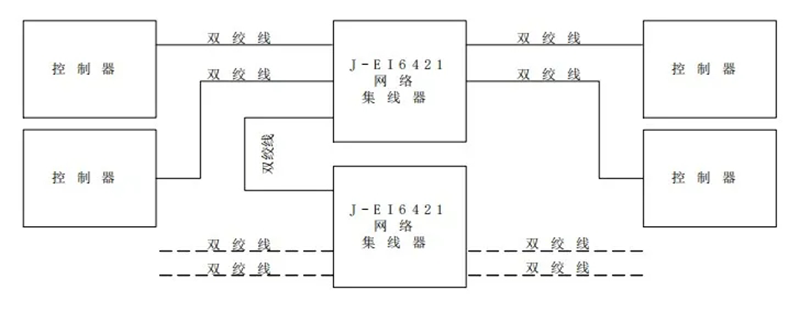

对于数量为2台及2台以上控制器之间以及多台控制器与1台消防控制室图形显示装置之间联网时，也可采取星型连接方式，如下图所示意：

注：网络中任意两台集线器之间最多经过两个集线器进行通讯，网络集线器不能够多级级联使用

4.混合型网络拓扑

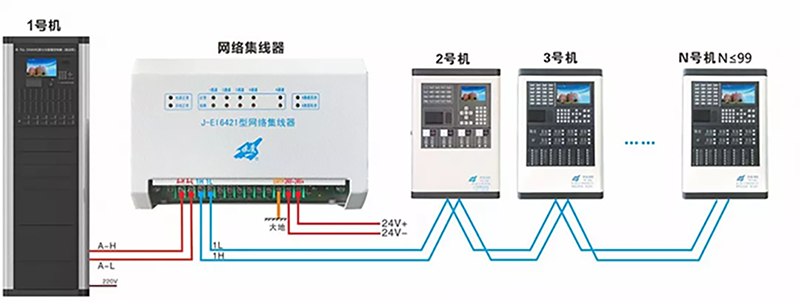

对于数量为2台及2台以上控制器之间以及多台控制器与1台消防控制室图形显示装置之间联网时，也可采取混合型连接方式，如下图所示意：

注：网络中任意两台集线器之间最多经过两个集线器进行通讯，网络集线器不能够多级级联使用

注意事项

1.线长

通常在民用场所用双绞线总线长度可达到2000m，在工业场所要求使用带屏蔽层的双绞线，长度可达到2000m。

2.波特率

系统采用的是20K波特率。

3.外界干扰

必须考虑外界干扰，例如由其他电气负载引起的电磁干扰。尤其注意有大功率电机运行或其它在设备开关时容易引起供电线路上电压变化的场合。如果无法避免出现CAN总线与电压变化强烈的供电线路并行走线的情况，CAN总线可以采用带屏蔽层的双绞线。

4.特征阻抗

所采用的传输线的特征阻抗约为60Ω。

5.有效电阻

所使用电缆的电阻必须足够小，以避免线路压降过大，影响位于总线末端的接收器件。为了确定接收端的线路压降，避免信号反射，在总线两端需要连接终端电阻。
