消防二线制个人解读
2021-06-09 11:45:42浏览量:87
[加微信:fire114119,邀请你加入消防百事通交流群!]

        文章摘至——微信公众号《调试精灵》

        在节能减排、极致的成本压力下,行业内出现了二线制解决方案,今天以个人的见解,通过浅显易懂的方式,解析一下二线制实现的基本原理


在探究这个问题之前,我得介绍一下什么是二线制,即信号总线和电源24V线合二为一,不需要布电源线,只有信号线。


在回路线横截面和长度一定时,二线制可行性的前提:

1.所有设备必须低功耗节能,否则线路压降必然加大。

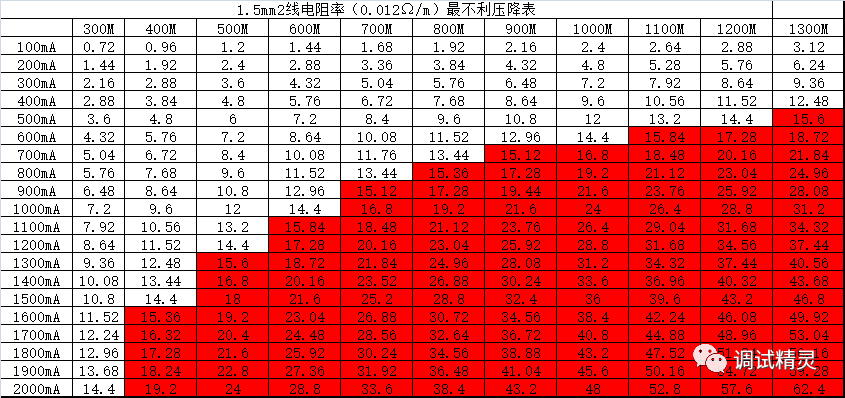

2.回路卡输出电流大(相对的),传统输出电流200mA,1.5mm2按设备压降12V,综合考虑1.2的系数可得出下表,不难看出二线的输出一般不会超过600mA,号称1A以上回路输出的线路必然600米以内



因此,在有限的电流和电压限制下,二线制的设备不单要求静态电流小而且动作电流也必须小。

静态电流方面:超低功耗芯片+默契的协议=完美搭配降功耗

超低功耗芯片,根据自己的需要定制特定的功能,摒除通用芯片不用的功能,实现超低功耗

默契的协议,结合对自研芯片的深入了解,制定最匹配的默契协议,降低无用的通讯功耗,同时加强对设备的精准控制,实现智能性节能。

不聊理论了,根据实际的方案来讲,到底是怎么实现的二线制:

  1. 烟感、手报、消火栓、输入模块等事件触发类设备,功耗都控制到微安级别,一般为200uA左右,使得整个回路的静态电流维持在60mA左右,剩余更多空间的电流给控制类设备


  2. 输入输出模块、广播模块等控制类设备,其他的不多介绍,这里重点讲输入输出模块怎么实现节能的


      a.通过协议方式,极短时间内实现分时启动,减小对回路电流的冲击
      b.内置采用低功耗的继电器等节能元器件,降低整体启动电流。
      c.分离四种不同控制方式的模块,实现精准节能

四种不同控制方式如下:

首先对信号不清楚的,可见文章《浅谈消防系统中的信号


1.24V无源控制,如电梯、卷帘门这种支持无源开关量控制的,不管哪家二线制产品都必然优先选择,以此降低回路电流。


2.220V无源控制,通过内置的220V触点,跳过水泵风机控制柜的24V继电器,直接控制接触器220V的方式控制水泵风机等大型设备运行,常用于有源控制超出回路电流的情况下的备用方案。


3.24V有源电平控制,如风机、水泵、多线等需要提供24V电流,解决有源24V控制的问题,由于回路电流的限制,加上继电器一般只需15mA-40mA就能启动,此电流必须通过回路电流转化,因此单回路对其的个数一般不宜超过10个。


4.24V有源脉冲控制,通过内置的大电容,平时对电容进行充电,动作时放点的方式,这也是二线厂家必然选择的方式,大大减少联动时对回路电流的冲击。由于电容放电有着高电压高电流的特点,因此常用来启动正压送风口、排烟口、强切等只需瞬间电压的设备


二线制的输入输出模块多类型的原因

根据前文,输入输出模块全部集成为一体不会导致单个设备功耗上升,而最优的方案就是全部分离,因此在做二线产品时,需要对输入输出进行特的选择,可参照下图表选择。


二线制常用模块选型参照表:

上图风机含所有的消防风机如:排烟机、正压送风机、补风机等,水泵指的是消防泵和喷淋泵。


最后,希望对你了解消防报警二线制有所帮助,有不清楚的欢迎文章最底部留言,我们一起探讨学习,共同进步!
