泛海三江:光箭系列应急疏散灯具安装及尺寸介绍
2021-04-20 13:16:43浏览量:5352
[消防产品接线调试等技术交流,请加微信:dnbiaoge]

泛海三江光箭系列应急疏散灯具安装及尺寸介绍

-标志灯具篇-

01.壁挂式标志灯具

在需要安装灯具的墙面上,按照安装标尺的挂孔距离固定螺钉或者其他类似于螺钉能够挂起灯具的物体,接好灯具线路后,将灯具挂在螺钉上即可。

I型壁挂标志灯尺寸:345mm * 124mm * 8mm

I型壁挂标志灯尺寸

II型壁挂标志灯尺寸:355mm * 124mm * 8mm

II型壁挂标志灯

背面孔位尺寸:200mm、60mm

背面孔位尺寸

安装注意事项

1. 需先用编码器为灯具编好地址后才能接入系统总线,不能在线编码,应确保同一总线回路上的灯具地址不重复;

2. 灯具应安装在无明显振动、冲击的场所;

3. 灯具与总线连接好后,在连接点应采取必要的绝缘措施;与总线连接处应采用相同等级的防水措施;

4. 回路线使用 NH-RVS-2*2.5mm²双绞线。

02.吊挂式标志灯具

按照灯具吊环之间的距离,从天花板上下垂两条同样长度的锁链或者其他具有足够强度的绳索系在吊环上,接好线路二总线即可。

吊挂式指示灯尺寸:355mm * 124mm * 8mm

吊挂式标志灯具

灯具吊环之间的距离:216mm

灯具吊环之间的距离

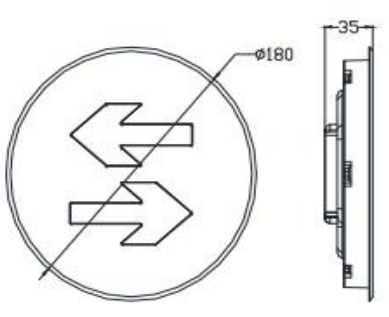

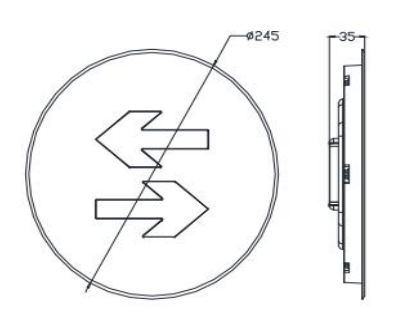

03.地埋式标志灯具

在需要安装灯具的地面上嵌入预埋盒,然后把灯具接好二总线,包好防水胶,放入预埋盒里,最后用螺丝把灯固定在预埋盒的孔位上即可。

型号:

SJ-BLJC-Ⅰ 1LRE1W/FD041

SJ-BLJC-Ⅰ 1LE1W/FD031

SJ-BLJC-Ⅰ 1LRE1W/FD041

SJ-BLJC-Ⅰ 1LE1W/FD031

型号:

SJ-BLJC-Ⅰ 1LRE1W/FD021

SJ-BLJC-Ⅰ 1LE1W/FD011

SJ-BLJC-Ⅰ 1LRE1W/FD021

SJ-BLJC-Ⅰ 1LE1W/FD011

安装注意事项

1. 标志灯表面应与地面平行,高于地面的距离不应大于 3mm,标志灯边缘与地面垂直距离不应大于 1mm;

2. 导线应使用耐腐蚀橡胶电缆,铺设在地面上的连接口均应作防腐蚀密封处理;

3. IP67 防护等级,等级与总线连接处应采用相同等级的防水措施;

4. 灯具与地面打胶安装固定,打胶前需将地面打胶位置清理干净。

-照明灯具篇-

01. 吸顶式应急照明灯具

采用两颗螺丝钉将底座固定在天花板或墙壁上,安装在墙壁时需注意底座朝向,接好灯具线路后,将灯具顺时针旋转安装至底座上即可。

吸顶式应急照明灯具

型号:

SJ-ZFJC-E3W/ZX33

SJ-ZFJC-E5W/ZX53

SJ-ZFJC-E3W/ZX33

型号:

SJ-ZFJC-E5W/ZG53

SJ-ZFJC-E5W/ZG53

02. 嵌顶式应急照明灯具

将灯具两旁的活动卡扣掰开,使其变为竖直状态,慢慢放入开好的孔洞中,待卡扣全部进入后,松开卡扣使其自动落下使其卡扣卡住墙面。

嵌顶式应急照明灯具

型号:

SJ-ZFJC-E3W/ZQ33

SJ-ZFJC-E5W/ZQ53

SJ-ZFJC-E3W/ZQ33

型号:

SJ-ZFJC-E5W/ZG52

SJ-ZFJC-E5W/ZG52

03. 壁挂式应急照明灯具

将两颗膨胀的螺钉固定在墙壁上,螺钉间距(185mm),注意螺钉头与墙面之间需预留一定的距离,灯具电源线出口在两螺钉中间位置,接好线路二总线后,将照明灯背部螺钉挂接孔挂在螺钉头上即可。

壁挂式应急照明灯具

型号:

SJ-ZFJC-E5W/ZS53

SJ-ZFJC-E3W/ZS33

SJ-ZFJC-E5W/ZS53

SJ-ZFJC-E5W/ZS53

SJ-ZFJC-E5W/ZS53

04. 大功率吸顶式照明灯具

采用两颗螺丝钉将底座固定在天花板或墙壁上,安装在墙壁时需注意底座朝向,接好二总线后,将灯具顺时针旋转安装至底座上即可。

大功率吸顶式照明灯具

9W 大功率吸顶式消防应急照明灯具:

SJ-ZFJC-E9W/FZ011

SJ-ZFJC-E9W/FZ011

05. 大功率嵌顶式照明灯具

将灯具两旁的活动卡扣掰开使其变为竖直状态,慢慢放入开好的孔洞中,待卡扣全部进入后,松开卡扣使其自动落下,将其卡扣卡住墙面即可。

大功率嵌顶式照明灯具

9W 大功率嵌顶式消防应急照明灯具:

9W 大功率嵌顶式消防应急照明灯具

9W 大功率嵌顶式消防应急照明灯具

06. 15瓦大功率应急照明灯

将嵌顶式灯具两旁的活动卡扣掰开,使其变为竖直状态,慢慢放入开好的孔洞中,待卡扣全部进入后,松开卡扣使其自动落下,将其卡扣卡住墙面即可。明装式灯具可吊装可吸顶。

15瓦大功率应急照明灯

15瓦大功率应急照明灯

15瓦大功率应急照明灯:

15瓦大功率应急照明灯

SJ-ZFJC-E15W/FZ041

15瓦大功率应急照明灯
